Kopel - CuNi44Mn - drát Cuprothal®

Mezinárodní analogové

Značka Analog W. Nr. Aisi Uns En Objednat
MNMts43-0,5 CuNi44Mn1 Dodávka ze skladu, skladem

Principiální hledisko je tím kategoričtější, čím méně toho o předmětu víme. Karel Chapek.

Sloučenina

Kopel je termoelektrodová slitina mědi a niklu obsahující 43-44 % niklu (Ni), 2-3 % železa (Fe), 0,5 % manganu (Mn). Procentuální zůstatek je měď (Cu). Tato slitina se svými přednostmi blíží jiné slitině mědi a niklu - konstantanu.

Výhody

Vysoká odolnost proti korozi a žáruvzdornosti, odolává ohřevu až do 800 °C bez ztráty základních vlastností. Má maximální termo-EMF spárované s mědí, chromelem a železem. Teplotní koeficient elektrického odporu je přitom minimální. Tato vlastnost je pro tuto slitinu jedinečná.

Fyzické vlastnosti

Hustota 8,9 g/cm³, teplotní koeficient lineární roztažnosti je 14•10−6 °C-1, elektrický odpor je 0,5 μOhm mm2/m. Thermo-EMF při 100 °C je 6,95 voltů a při 600 °C se zvýší na 49,0 voltů. Bod tání = 1290 °C, slitinu lze zpracovávat za tepla při teplotě 1150 °C a slitinu žíháme při 800–850 °C.

aplikace

Hlavní oblastí použití je pyrometrie, takže hlavním typem válcovaných výrobků je drát, méně často - páska a kruh. Pro získání přesných dat při měření nízkých teplot se používají termočlánky s maximální termo-EMF. Pro kladnou elektrodu se používá měď, železo, chromel a pro zápornou elektrodu alumel, konstantan, kopel. Podle hodnoty termo-EMF vede termočlánek chromel-kopel (TCC). Používá se při t° do 800 °C, následuje měděný kopel a železný kopel (do 760 °C). Kopel se také používá k výrobě kompenzačních drátů. Pro tyto účely se vyrábí drát různých průměrů, ale s přísnými technickými požadavky podle GOST 3044–84 . Cena drátu závisí na průměru výrobku, čím menší je průměr, tím je cena relativně vyšší.

Chemické složení kopel MNMts 43−0,5 % v % kovů

Ni+Co Fe C Si Mn Cu nečistoty
42,5 - 44 ≤ 0,15 ≤ 0,1 ≤ 0,1 0,1 - 1 54,4 - 57,4 celkem 0,6

Dodávky

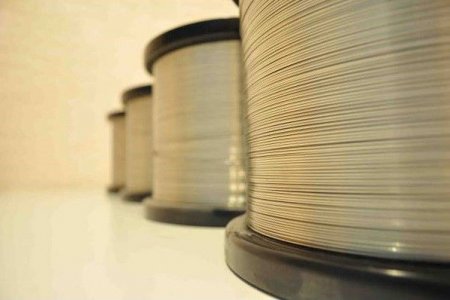

Nejběžnější značkou kopel je MNMts 43-0,5. Dodává se ve formě drátu (průměr 0,10 - 12,0 mm), ve formě kruhu (Ø 12,0 - 100,0 mm) a pásky o tloušťce 0,1 - 5,0 mm a šířce 3 - 600 mm.

Fyzikální vlastnosti kopelovy slitiny MNMTs 43−0,5 při 20 °C

Tvrdost, měkká třída HB 10 -1 Tvrdost, slitina tvrdá HB 10 -1 Teplota tání, °C: Pracovní teplota za horka, °C: Teplota žíhání, °C:
= 85 - 90 MPa = 185 MPa 1290 1000–1150 800–850
