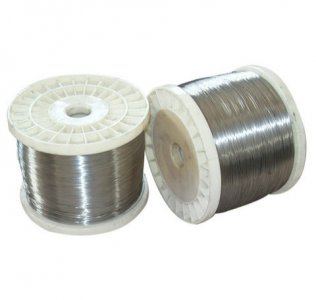

Constantan - drát 2,0842

Kupte si konstantanový drát za přijatelnou cenu od dodavatele Evek GmbH

Mezinárodní analogové

Značka Analog W. Nr. Aisi Uns En Objednat
MNMts43-1.5 2.0842 C72150 CuNi44 Dodávka ze skladu, skladem

Můžete vtipkovat s člověkem, ale neměli byste vtipkovat s jeho jménem. Marina Cvetajevová.

Sloučenina

Jméno Constantan (constans) je přeloženo z latiny jako "konstanta", "neměnný", protože jeho elektrický odpor se nemění se změnami teploty. Tato stříbrno-žlutá slitina obsahuje 32-40 % Ni, až 60 % Cu a až 2 % Mn. bod tání 1260 °C. Specifická hmotnost 8,9 g/cm3, TKR = 14 x 10-6 /°C.

Výhody

Při 20 °C elektrický odpor = 0,48 Ohm mm 2 /m. Po stabilizačním žíhání dosáhne teplotní koeficient lineární roztažnosti 2x10 -6 1 / K, Pro žíhanou slitinu - sp \u003d 400 - 500 MPa, er \u003d 40 - 50%, r \u003d 0,46 - 0,48 Ohm mm 2 / . ; pro pevné látky - sp \u003d 655 - 720 MPa, er \u003d 2 ... 5%, r \u003d 0,46 - 0,52 Ohm mm 2 / m.

Nedostatky

Významnou nevýhodou je významný termo-EMF (40-50 μV / ° C) spárovaný s mědí, což omezuje jeho použití ve stabilních rezistorech a vysoce přesných zařízeních - protože zahřívání kontaktních svorek vede ke vzniku proudů, které zkreslují čtení. Pokud je tedy požadována vysoká přesnost, nepoužívá se konstantan, ale manganin.

aplikace

Constantan našel široké uplatnění při výrobě kompenzačních drátů, reostatů, topných zařízení. Vyrábí se z něj drát Ø 0,03-5 mm a páska do tloušťky 0,1 mm. Významné termo-EMF konstantanu v kontaktu s mědí předurčilo jeho použití v termočláncích pro měření relativně nízkých t° až do 500 °C. K tomu se obvykle používají termočlánky, kde kladné termoelektrody jsou železo, měď a chromel a záporné jsou konstantan, alumel a kopel.

Chemické složení konstantanu MNMts 43−1,5 % v % materiálu

Ni+Co Fe C Si Mn Cu nečistoty
39 - 41 ≤ 0,5 ≤ 0,1 ≤ 0,1 12 56,1 - 60 celkem 0,9

Dodávky

Konstantan vyžaduje především pyrometrie, takže hlavním typem válcovaného kovu je drát. Jeho cena závisí na světových cenách mědi a niklu – hlavních složek konstantanu.

Slitina se dodává v následujících formách:

  • Páska (tloušťka 0,1-5,0 mm, šířka 3-600 mm).
  • Kruh (Ø 12 mm - 100 mm);
  • Drát (Ø 0,1 - 12 mm);

Fyzikální vlastnosti slitiny konstantanu MNMts 43-1,5 při 20 °C

Tvrdost, měkká třída HB 10 -1 Tvrdost, slitina tvrdá HB 10 -1 Teplota tání, °C: Pracovní teplota za horka, °C: Teplota žíhání, °C:
380−480 MPa 620−720 MPa 1350 1170–920 870–950
